產品參數：

一、產品概述
1.1、產品介紹

1、換氣老化試驗箱適用于電氣絕緣材料的耐熱性試驗,電子零配件、塑化產品等等試驗；考核和判斷其在高溫環境條件下貯存和使用的適應性，試樣在模擬高溫和大氣壓力下的空氣中老化后測定其性能并與未老化樣的性能予以比較.

1.2：產品特性

1、試驗系統結構設計 合理，制造工藝規范，外觀美觀、大方。

2、零部件的配套與組裝匹配性好，主要功能元器件均采用具有國內外 水平的原裝進口件，提高了產品的安全性和可靠性，能保證用戶長時間、高頻率的使用要求。

3、設備具有良好的操作性、維護性、良好的溫度穩定性及持久性、良好的安全性能、不污染環境及危害人身健康。

二、試驗標準

UL1581測試換氣式老化試驗箱的標準:

1、GBT 3512-2014/ISO 188：2011 硫化橡膠或熱塑性橡膠/熱空氣加速老化和耐熱試驗中的2型湍流空氣老化箱結構設計；

2、方法B：使用風扇強制通風的柜式熱空氣老化箱，每小時換氣量3次-10次或其它非標換氣次數等.

三、箱體結構

1、內尺寸：450(寬)×450(深)×500(高)mm；

2、外尺寸約：1150(寬)×710(深)×1520(高)mm，以實物為準；

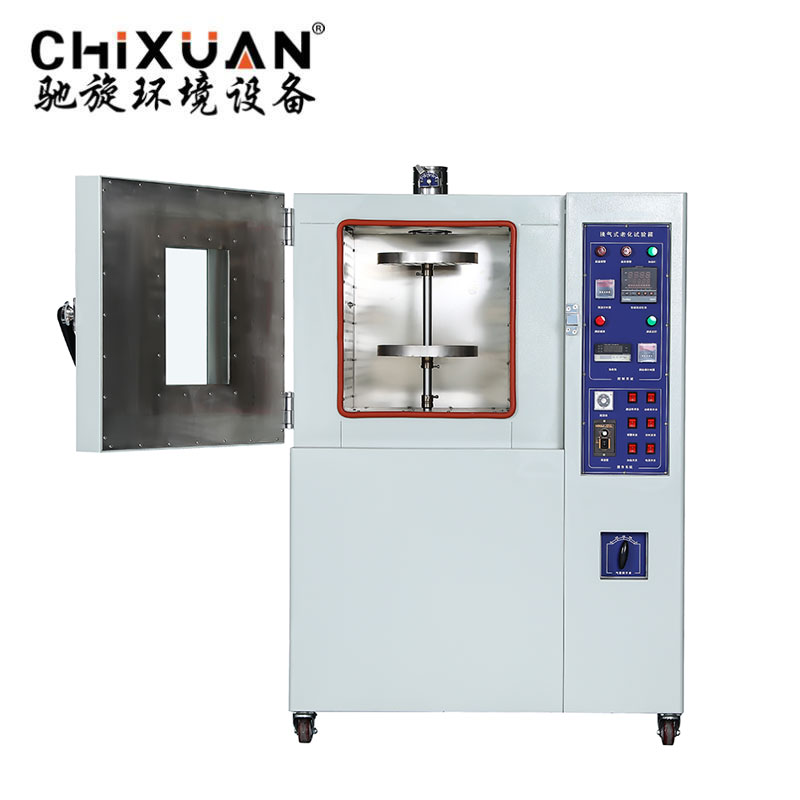

3、操作面板：控制操作面板位于機臺右側(如圖)；

4、開門方式：?jiǎn)伍T由右至左開啟；

5、觀察窗：門上帶鋼化玻璃視窗，規格W200*H250mm；

6、內材質為：304#不銹鋼砂板：厚1.2mm；

7、外材質為：冷軋鋼板，厚1.2mm粉體烤漆處理；(米白色)

8、轉盤：內置轉盤一組二個，圓盤直徑230mm；

9、調速控制：調速電機一組，轉速每分鐘3-20轉可調；

10、保溫材質為：耐高溫硅酸鋁棉，保溫效果好；

11、門口密封材質為：耐高溫硅膠條；

12、機臺安裝活動腳輪及固定腳，可任意推動，固定位置.

四、溫控系統

1、溫度控制為數顯儀表(歐姆龍E5AC-QX3ASM-800)，單點式控溫，可自動演算，PV/SV同時顯示，按鍵設定；

2、定時功能：1-9999時（可選擇設定小時、分鐘、秒）溫到計時，時間到達停止加熱供電，同時報警提示；（歐姆龍H5CZ-L8）

3、感溫線（K）型；

4、輸出為3-32V；

5、電流控制器為：SSR固態繼電器；

6、發熱材質為：不銹鋼耐高溫加熱管；

7、溫度范圍：常溫+20～200℃溫度可控可調；

8、升溫速率：升至200℃約40分鐘左右；

9、控制精度：±0.5℃；

10、顯示精度：0.1℃；

11、溫度偏差：RT+15-80℃±1.0℃，81-180℃±2.0℃.(空載測試)

五、換氣量系統

1、換氣量：3-10次/每小時或其它換氣量次數；

2、配置換氣時與不換氣時測試用功率儀表；

3、換氣采用可調式風管控制，手動調節送入新空氣大小，自然換氣；

4、排氣量采用手動可調式風管，位于機臺頂部；（排氣需排到室外）

5、換氣方式：自然進氣；

6、出氣孔位于機臺頂部，采用手動式開關風口；

7、換氣量計算公式：

六、循環送風系統
1、送風方式：內部熱風循環；

2、馬達為耐高溫長軸專用型，功率370W/220V；

3、風輪為多翼式渦輪型7.5寸；

七、安全保護系統

1、超溫保護系統：溫度失控時，超過超溫保護設定溫度時,自動停止加熱供電，同時報警提示，從而保護產品及機器的安全；

2、電路保護系統：接地保護、快速保險、斷路開關等.
